Büroflächen: 3d visualisierung erstellen in 7 Schritten

Du stehst in einer leeren Etage, der Mietvertrag ist fast unterschrieben, und auf dem Laptop liegt schon eine schicke Perspektive mit Lounge, Holz und Pflanzen. Alle nicken. Nur die entscheidende Frage bleibt offen, ob am vollsten Tag der Woche genug Arbeitsplätze da sind und ob der Meetingraum nicht ständig überbucht sein wird. Genau dort entscheidet sich, ob eine 3D-Visualisierung erstellen nur ein schönes Bild liefert oder eine belastbare Entscheidung.

Inhaltsverzeichnis

• Die sieben Phasen als Arbeitsreihenfolge

• So leitest Du Varianten aus Daten ab

• Auswahlkriterien für die Arbeitsweise
• Datenbasis vor dem Start

• Modell in fünf Prüfschritten aufbauen
• Materialien realistisch belegen

• Lichtszenarien für Büroperspektiven

• Render-Einstellungen nach Verwendungszweck
• Postproduktion in fünf Schritten

• Sechs Regeln, die Workshops besser machen

• Preisrahmen und Vorlaufzeiten für Büro-Visualisierungen
• Nächster Schritt ohne Umweg

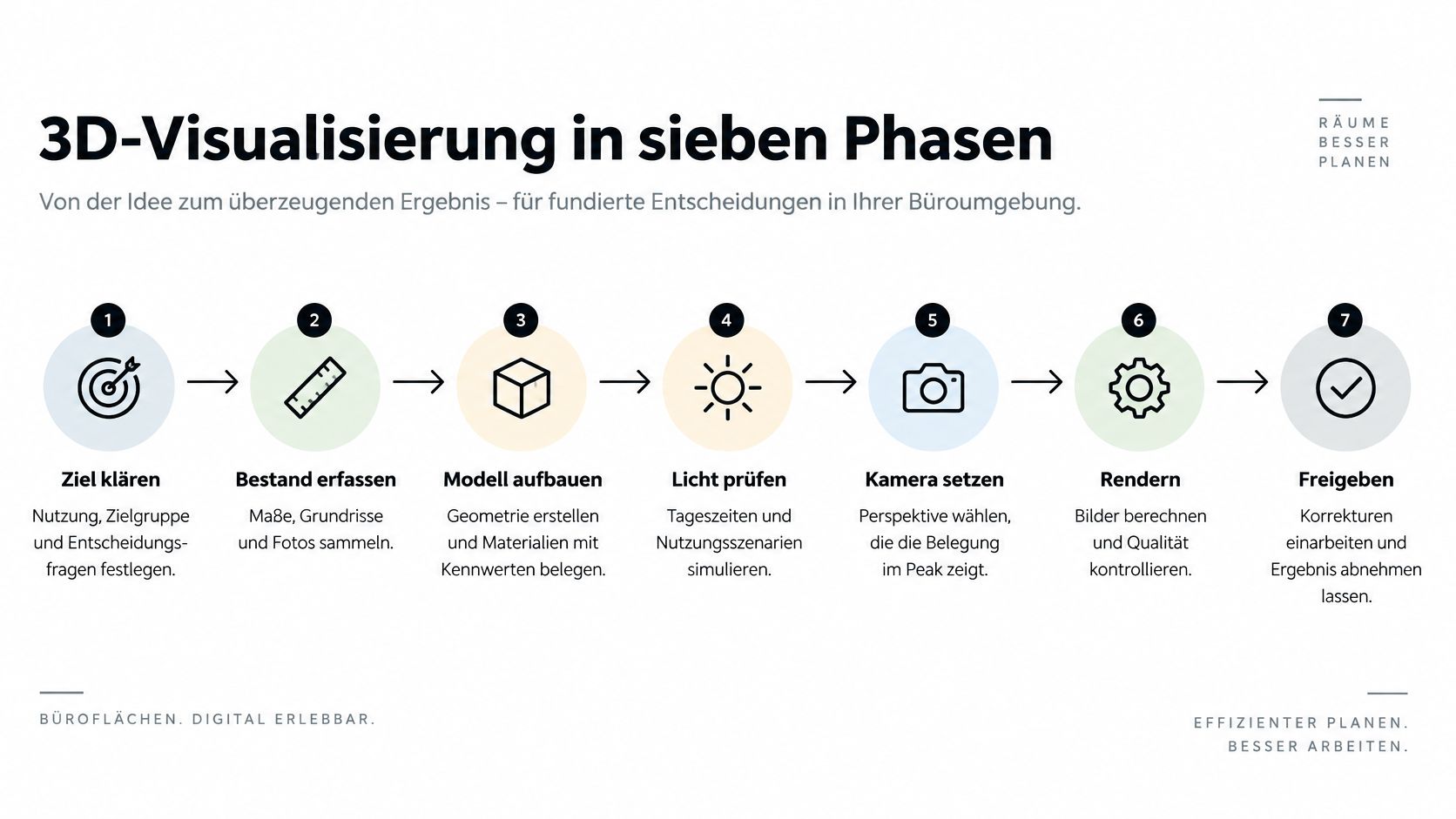

Der Workflow in sieben Phasen im Überblick

Ein Mittelständler mit rund 120 Beschäftigten möbliert eine Fläche neu und zeigt eine Perspektive, die ruhig und großzügig wirkt. Im Grundriss fehlen aber Plätze für den Peak, die Wege sind zu eng und Rückzug ist kaum möglich. Das Bild hat die falsche Frage beantwortet.

Das ist kein Einzelfall bei hybriden Büros. Laut PwC-Erhebung zu Homeoffice und Flächenauslastung arbeiten 83 % der Beschäftigten regelmäßig im Homeoffice, 58 % mindestens zwei Tage pro Woche, und Büroflächen sind durchschnittlich nur zu 51 bis 75 % ausgelastet. Wer daraus einfach Fläche streicht, plant am Spitzentag vorbei.

Die sieben Phasen als Arbeitsreihenfolge

Grundregel: Ein Bild ist erst fertig, wenn es eine konkrete Entscheidungsfrage beantwortet.

Die Reihenfolge ist nicht verhandelbar. Wer ohne geklärte Belegung modelliert, rendert später sehr sorgfältig an der falschen Stelle und bezahlt jede Korrektur doppelt.

Ziel und Belegung vor dem Modell festlegen

Bevor Du eine Wand ziehst, legst Du fest, welche Belegung das Bild prüfen soll. Bei 120 Beschäftigten reicht eine Durchschnittsannahme nicht, weil Teams selten gleichmäßig über die Woche verteilt kommen. Entscheidend ist der Spitzentag, nicht der ruhigste Freitag.

Daraus entstehen Varianten, die Du wirklich vergleichen kannst. Als Beispielannahmen eignen sich 0,6, 0,8 und 1,0 Plätze je Beschäftigten, jeweils mit Meetingräumen in zwei Größen und einem klar abgegrenzten Rückzugsbereich. So wird sichtbar, wo Desk Sharing funktioniert und wo es kippt.

So leitest Du Varianten aus Daten ab

1. Anwesenheit erheben: Daten aus Zugangssystem oder Befragung auswerten und den Spitzentag bestimmen, statt mit Bauchgefühl zu planen.
2. Kennzahlen festlegen: Sitzplatzquote, Peak-Auslastung, Wegelängen, Akustikzonen und Investitionskosten als Vergleichsmaßstab definieren.
3. Varianten gleich rendern: Gleiche Kamera, gleiches Licht, gleiche Möblierungstiefe, damit nur die Fläche den Unterschied macht.
4. Frage zuordnen: Jedes Bild beantwortet eine Frage, zum Beispiel ob der Meetingraum für acht Personen im Alltag reicht.
5. Pilot wählen: Zahl der Varianten begrenzen und einen Raum als Testfall festlegen, bevor die ganze Etage modelliert wird.

Ein sauber aufgebauter Belegungsplan als Grundlage für die Varianten verbindet diese Zahlen mit dem Grundriss. Erst danach lohnt sich der Modellaufbau, weil jede Perspektive einen Prüfauftrag hat.

Software und Datenbasis vor dem ersten Modell klären

Stehen Belegung und Varianten fest, entscheidet die Datenbasis darüber, wie belastbar der Vergleich wird. Für Konzeptvarianten brauchst Du schnelle Werkzeuge und Ansichten, die Unterschiede klar zeigen. Soll das Modell in die Fachplanung übergehen, müssen Bauteile Attribute tragen und sich in einem vereinbarten Format austauschen lassen. Diese Anforderungen legen fest, welche Arbeitsweise passt.

Der deutsche BIM-Stufenplan zu Daten, Prozessen und Qualifikation beschreibt BIM als Zusammenspiel von Daten, Prozessen und Qualifikation, nicht nur als 3D-Darstellung. Für neu zu planende Projekte wurde Leistungsniveau 1 ab 2020 als Zielgröße genannt. Ziele und Anwendungsfälle gehören in den BIM-Abwicklungsplan. Kläre deshalb vor dem Modellieren, welche Informationen gebraucht werden, wer sie pflegt und in welchem Format sie weitergegeben werden.

Auswahlkriterien für die Arbeitsweise

• Konzeptvarianten: Wähle einen schnellen Modellier- und Visualisierungsprozess. Entscheidend ist, dass Belegung und Layoutunterschiede ohne unnötigen Detailaufwand lesbar bleiben.
• Fachplanung: Prüfe, ob Bauteile mit den benötigten Attributen angelegt und in einem definierten Austauschformat übergeben werden können.
• Fotorealistische Einzelbilder: Plane mehr Zeit für Materialdefinition, Licht und Bildbearbeitung ein. Dieser Aufwand lohnt sich, wenn Oberflächen und Atmosphäre bewertet werden sollen.
• Workshops und Rundgänge: Echtzeitdarstellung erleichtert den gemeinsamen Blick auf Varianten. Prüfe vorab, ob die erforderlichen Planungsdaten übernommen werden und die Darstellung auf der vorhandenen Hardware flüssig läuft.

Datenbasis vor dem Start

• Bestandspläne prüfen: Planstand, Maßstab und Geschosshöhen bestätigen, bevor Du Geometrie übernimmst.
• Raumprogramm fixieren: Nutzungsarten, Platzzahlen und Sonderflächen schriftlich festhalten.
• Nutzeranforderungen sammeln: Arbeitsweisen, Stauraum, Technik und Akustikbedarf je Zone klären.
• Ausgabeformat definieren: Still, 360-Grad-Ansicht oder begehbares Modell bestimmen den Aufwand.
• Ansprechperson benennen: Eine Person gibt Planstände frei und bündelt Korrekturen.

So bleibt der Modellumfang an den Entscheidungsfragen ausgerichtet. Ein Layoutvergleich braucht oft weniger Detailtiefe als eine Darstellung, die Oberflächen oder technische Übergaben prüfen soll.

Modell aufbauen und Materialien mit Kennwerten belegen

Ein Modell ist erst brauchbar, wenn es die geplante Belegung abbildet. Prüfe zuerst, ob Arbeitsplätze, Wege und Sonderflächen zur freigegebenen Belegung passen. Danach baust Du die Geometrie auf. So erkennst Du Layoutprobleme, bevor Details und Texturen die Überarbeitung aufwendig machen.

Die BIM-Monitor-Auswertung zu geschätzten Fehlerkosten nennt 9,6 % des Projektvolumens bei Unternehmen mit BIM-Erfahrung und 22,4 % bei konventionellen Projekten. Die Werte beruhen auf Selbsteinschätzungen und garantieren keine Einsparung. Sie unterstreichen aber, warum frühe Koordination zählt.

Modell in fünf Prüfschritten aufbauen

1. Referenz laden: Bestandsplan einlesen und den Maßstab an einer bekannten Strecke prüfen.
2. Höhen übernehmen: Geschosshöhen, Deckenkanten und Unterzüge maßhaltig setzen.
3. Wege sichern: Türanschläge, Fluchtwege und Verkehrsflächen einzeichnen, bevor Du Möbel platzierst.
4. Möblierung platzieren: Abstände und Bewegungsflächen realistisch halten, statt Möbel für die Kamera zu verschieben.
5. Stand versionieren: Ein Single Source of Truth bedeutet hier: Das Team bearbeitet ein freigegebenes Mastermodell; PDFs und andere Austauschdateien werden daraus exportiert, nicht parallel verändert. Prüfe den Modellstand gegen die Planliste.

Auch Austauschformate beeinflussen den Ablauf. Die BIM-Monitor-Auswertung nennt eine Nutzung von rund 15 % für IFC, über 90 % für PDF und etwa 75 % für DWG. Wenn Teammitglieder mit unterschiedlichen Ständen arbeiten, entstehen Widersprüche zwischen Modell und Plänen. Kläre daher vor der Modellierung, welche Datei maßgeblich ist.

Materialien realistisch belegen

Vergleiche Texturen mit echten Mustern und prüfe bei der Materialauswahl auch nachhaltige Materialien für Büroflächen. Gib das Modell erst frei, wenn Maße, Wege und Texturmaßstäbe ohne Rendering stimmen.

Licht über Tageszeiten und Nutzungsszenarien prüfen

Ein Empfang, der im Morgenlicht blendet, und ein abends zu dunkler Meetingraum fallen in einer einzelnen Mittagsperspektive nicht auf. Deshalb beginnt die Lichtprüfung mit der Belegung: Welche Zonen werden wann und für welche Aufgaben genutzt? Erst daraus leitest Du die Szenarien ab. Licht ist ein Entscheidungswerkzeug für Varianten, nicht bloß Stimmung im Bild.

Lege Standort und Ausrichtung fest, bilde Fassade und Verschattung ab und weise Materialien plausible Reflexions- und Rauheitswerte zu. Berechne anschließend mehrere Tageszeiten und bewerte sie anhand konkreter Sehaufgaben. Das Fraunhofer-Institut zur RADIANCE-basierten Tageslichtmethode beschreibt ein Verfahren für komplexe Fassaden und außenliegende Jalousien, das mit Messungen unter mehr als 10.000 Himmelsbedingungen verglichen wurde.

Lichtszenarien für Büroperspektiven

Vergleiche die Varianten unter denselben Kamera- und Materialbedingungen. Prüfe beim Mittagsszenario besonders die Helligkeit von Fensterzone und Innenraum: Ist der Unterschied so groß, dass Arbeitsplätze oder Wege im Bild kaum lesbar sind, passe Verschattung und Beleuchtung an. So bleibt der Raummaßstab glaubwürdig und die Teamentscheidung beruht nicht auf künstlich aufgehellten Flächen.

Für die Beurteilung zählt auch, wann das Büro genutzt wird und wie Tages- und Kunstlicht zusammenspielen. Der Beitrag zur zirkadianen Beleuchtung im Büro ordnet diesen Zusammenhang ein. Zeige Blendrisiko, Verschattung und Lichtqualität in den Varianten, statt sie durch eine stimmungsvolle Einzelansicht zu verdecken.

Render-Settings, Kamera und Postproduktion festlegen

Auflösung und Sampling folgen dem Zweck, nicht der maximalen Einstellung der Software. Ein Schnellcheck während der Modellierung braucht Geschwindigkeit, damit Du Fehler früh siehst. Eine Entscheidungsmappe für den Druck braucht Reserven, saubere Kanten und ein kontrolliertes Farbmanagement.

Render-Einstellungen nach Verwendungszweck

Bei der Kamera gilt Zurückhaltung. Für Innenräume bleiben Weitwinkel Perspektiven meist unter etwa 35 Millimetern Brennweite, sonst verzerrt sich der Raum und Möbel wirken weiter auseinander, als sie stehen. Eine ehrliche Perspektive zeigt Engstellen, statt sie wegzuretuschieren.

Postproduktion in fünf Schritten

1. Weißabgleich abstimmen: Farbtemperatur muss zum Lichtszenario passen, sonst kippt die Materialwirkung.
2. Belichtung sparsam korrigieren: Kontrast nur leicht anpassen, damit dunkle Zonen lesbar bleiben.
3. Rauschen reduzieren: Entrauschen, ohne Materialkanten und Texturen zu verwischen.
4. Staffage dezent setzen: Personen, Laptops oder Taschen zeigen Nutzung, dürfen aber keine Belegung vortäuschen.
5. Version kennzeichnen: Stand und Datum in Dateinamen oder Bildrand schreiben, damit niemand über alte Bilder entscheidet.

So bleibt die Nachbearbeitung ein Kontrollschritt. Sie darf ein schwaches Modell nicht kaschieren und keine Lichtstimmung erfinden, die im Raum nicht entsteht.

Praxistipps aus Architektur- und Designbüros

Sechs Regeln, die Workshops besser machen

• Kamera aus Nutzersicht wählen: Die Ansicht vom Arbeitsplatz zeigt Blendung und Blickbeziehungen ehrlicher als eine repräsentative Diagonale aus der Ecke.
• Pro Entscheidung eine Ansicht: Zwanzig Bilder ohne Frage erzeugen Diskussionen über Geschmack statt über Fläche, Kosten oder Ablauf.
• Varianten identisch rendern: Dieselbe Kamera und dasselbe Lichtszenario verhindern, dass Du Kameraeffekte statt Layouts vergleichst.
• Materialmuster physisch prüfen: Ein fotografiertes Original unter Tageslicht entlarvt Farbfehler, die Katalogbilder glätten.
• Versionsstand sichtbar machen: Datum und Variantenname auf dem Blatt sparen die peinlichste Workshop Frage, ob das überhaupt der aktuelle Stand ist.
• Freigabe teilen: Architekt:innen prüfen Maßhaltigkeit und Fluchtwege, Designer:innen Farbe, Haptik und Materialwirkung, freigegeben wird gemeinsam.

In Workshops funktioniert eine Bürovisualisierung fast immer besser, wenn drei Varianten nebeneinanderliegen. Dann diskutieren Entscheider:innen über Unterschiede, statt ein einzelnes Bild zu verteidigen oder abzulehnen. Kleinere Bildserien mit klarer Frage schlagen lange Galerien ohne Priorität.

Ein Rendering überzeugt nicht durch Perfektion, sondern dadurch, dass alle dieselbe Fläche, denselben Stand und dieselbe Entscheidungsfrage sehen.

Selbst rendern oder extern beauftragen

Die Faustregel ist einfach. Ein bis zwei Bilder aus einem vorhandenen BIM-Modell lassen sich intern 3D-Visualisierung erstellen, wenn Kamera und Licht bereits stehen. Mehrere Räume, Varianten, Außenanlagen oder Animationen sprechen für externe Unterstützung, weil Modellierung und Abstimmung dann dominieren.

Preisrahmen und Vorlaufzeiten für Büro-Visualisierungen

Diese Spanne stammt aus veröffentlichten deutschen Marktangaben zu Visualisierungskosten und ist kein Festpreis. Modellierungsaufwand, Möblierung, Materialien, Lichtstimmung, Umgebung, Korrekturschleifen und Ausgabeformat bestimmen die Kalkulation. Zusätzliche Ansichten für Empfang, Meetingräume oder Aufenthaltszonen erhöhen den Aufwand deutlich.

Nächster Schritt ohne Umweg

1. Entscheidungsfrage formulieren: Eine Frage je Bild schriftlich festhalten.
2. Varianten begrenzen: Maximal drei vergleichbare Flächenstände festlegen.
3. Pilotraum wählen: Einen typischen Bereich zuerst modellieren und freigeben lassen.
